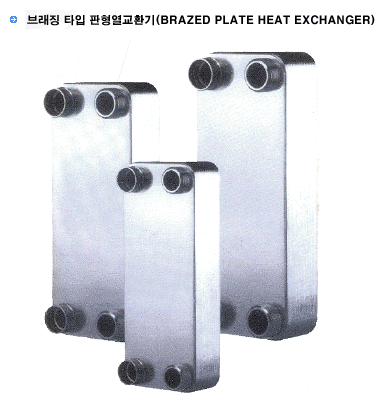

1. 최고의 성능

- 브래징 타입의 판형열교환기의 각 Plate들은 독특한 패턴을 가지고 있으며 각 Plate들의 팬턴들이 서로 교차하면서 생성되는 격자점들에 브래징시에 추가되는 동판이 녹아 전체 Plate가 마치 하나인 것처럼 연결되어 있어 열교환 성능을 향상시켰다.

- 위에서 말한 특성에 열교환기 내부의 유체흐름 방향을 대향류로 하면 최고의 열교환용량을 얻을 수 있습니다.

2. Compact한 Size


- 위에서 말한 열교환 성능은 기타 다른 타입의 열교환기 및 가스켓 타입의 판형열교환기와 비교한다 할지라도 월등이 뛰어나므로 열교환기 자체의 크기를 상당히 줄일 수 있으며 이로 인하여 설치면적이 적어도 되며, 또한 제품설치의 효율성을 증대시킬 수 있습니다. 또한 완제품 측면에서 볼 때에도 완제품 전체의 크기를 줄일 수 있으며 이동의 편이성을 증대시킬 수 있고, 여기에 제품 경쟁력을 높일 수 있는 장점을 가지고 있습니다.

3. 안전성

- 브래징타입의 편형열교환기는 각각의 Plate 패턴이 교차하면서 생성되는 모든 교차점들이 브래징되 있으므로 높은 압력 및 온도에서도 정상적으로 사용이 가능합니다. 현재의 적정 사용한계는 최고압력 30kg/㎠ 와 -150℃ ~200℃ 입니다.

- 단, 사용중에 조심하여야 할 사항은 동파와 같이 일정부분에서 허용이상이 가해질 경우 Plate가 파손되어 Leak가 발생할 수 있습니다.


M-15
Model 적용마력
(HP)
규격
(LxWxH)
냉매배관 수배관
입구(ø) 출구(ø) 입구(ø) 출구(ø)
M15-8 1/2 130x29x210 25 25 25 25
M15-12 1 130x39x210 25 25 25 25
M15-22 2 130x62x210 25 25 25 25
M15-30 3 130x80x210 25 25 25 25
M15-38 4 130x98x210 25 25 25 25
M15-46 5 130x117x210 25 25 25 25

M-25

Model 적용마력
(HP)
규격
(LxWxH)
냉매배관 수배관
입구(ø) 출구(ø) 입구(ø) 출구(ø)
M25-10 2 114x35x210 35 35 35 35
M25-14 3 114x45x210 35 35 35 35
M25-20 5 114x60x210 35 35 35 35
M25-30 7.5 114x85x210 35 35 35 35
M25-40 10 114x110x210 35 35 35 35
M25-60 15 114x160x210 35 35 35 35
